Apple ha patentado un módulo de cámaras para iPhone que usa un fluido térmico, incluido aceite mineral, para controlar el calor de los sensores. La idea busca sacar el calor del módulo sin bloquear el eje óptico. Eso se complica cuando hay sensores móviles, circuitería de procesado y actuadores dentro de un espacio tan ajustado.
Un módulo sellado con aire en una zona y aceite en otra

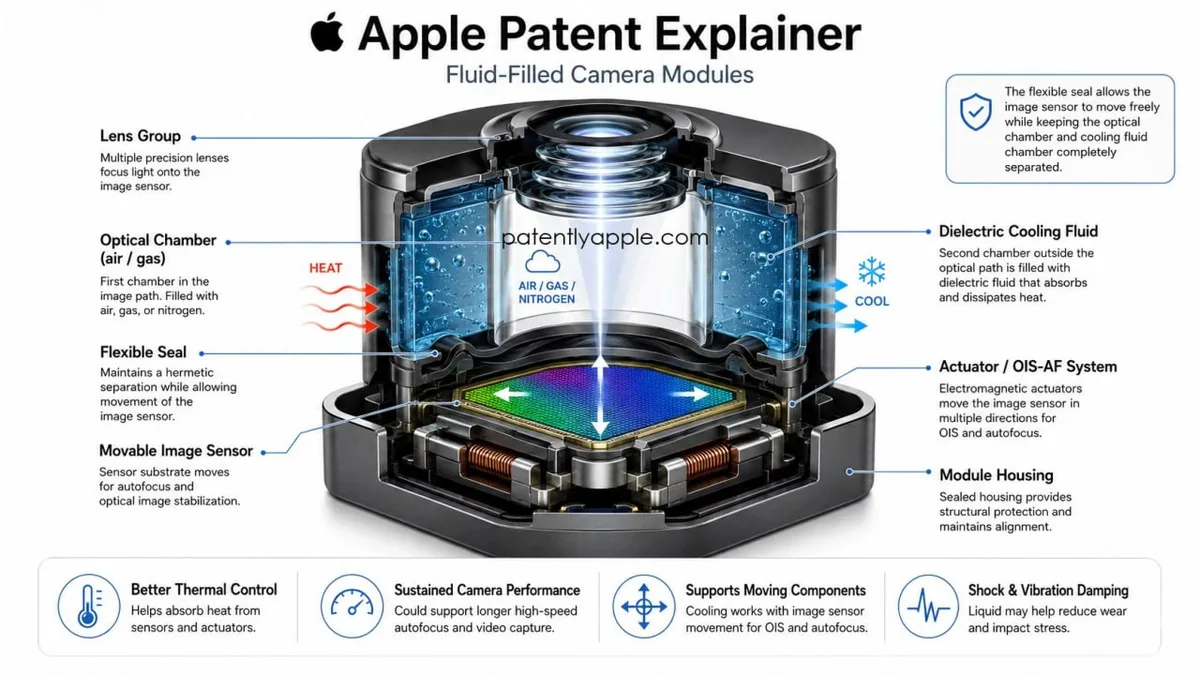

La patente describe una carcasa dedicada, un componente de lente, un sustrato móvil con el sensor de imagen y un sello flexible que divide el conjunto. Dentro de la zona alineada con el eje óptico podría haber aire, nitrógeno u otro fluido adecuado desde el punto de vista óptico.
El resto del volumen del módulo, podría llenarse con un líquido dieléctrico como aceite mineral. Ese fluido actuaría como disipador y alejaría el calor residual de los sensores, los actuadores y la electrónica del conjunto.
- Zona óptica: aire, nitrógeno u otro fluido compatible.
- Zona térmica: líquido dieléctrico, como aceite mineral.
- Objetivo: mantener la estabilidad térmica del módulo.
El sistema también ayudaría a actuadores más complicados
Apple plantea además que este diseño podría hacer más prácticos los actuadores de aleación con memoria de forma, como el nitinol. Estos materiales cambian de forma cuando reciben corriente eléctrica
El problema es que también generan calor. Ahí entra la propuesta de Apple: un módulo lleno de fluido que sirva como sumidero térmico para piezas que no se conectan bien, por diseño, a una carcasa rígida.
Puedes seguir a HardwarePremium en Facebook, Twitter (X), Instagram, Threads, BlueSky o Youtube. También puedes consultar nuestro canal de Telegram para estar al día con las últimas noticias de tecnología.
Preguntas frecuentes sobre la patente de Apple para la cámara del iPhone
Un módulo de cámara con una parte llena de fluido térmico, como aceite mineral, para sacar calor de los sensores y la electrónica. La zona alineada con el eje óptico seguiría usando un fluido compatible con la imagen, como aire o nitrógeno.
No. La fuente aclara que la propuesta no busca crear un efecto óptico por líquido, sino mejorar la estabilidad térmica del módulo de cámara.
La patente menciona sensores de imagen, actuadores, circuitería de procesado y otros componentes electrónicos. También cita actuadores de aleación con memoria de forma, como el nitinol.
No hay confirmación de producto ni calendario en la fuente. Por ahora, solo se trata de una patente concedida a Apple sobre gestión térmica para cámaras móviles.
