La instalación de una placa base puede parecer una tarea intimidante al principio, especialmente si nunca has construido un ordenador. Sin embargo, con la preparación adecuada y un poco de paciencia, descubrirás que es un proceso gratificante y perfectamente realizable. En esta guía, te acompañaré paso a paso en todo el proceso, desde la preparación inicial hasta el momento en que enciendas tu ordenador por primera vez.

Antes de Empezar con la instalación de la placa base

Herramientas para instalar placas base

El éxito en la instalación de una placa base comienza con una buena preparación. Necesitarás un espacio de trabajo limpio y bien iluminado, preferiblemente una mesa amplia donde puedas organizar todos tus componentes. Es importante que la superficie esté libre de polvo y estática. Si vives en un clima seco, te recomiendo utilizar una pulsera antiestática para proteger los componentes sensibles. En cuanto a herramientas, con un destornillador Phillips de calidad tendrás prácticamente todo lo necesario. Las placas base modernas vienen con casi todo lo que necesitas, incluyendo los cables SATA y el manual, que será tu mejor aliado durante todo el proceso.

Preparación de los Componentes Principales

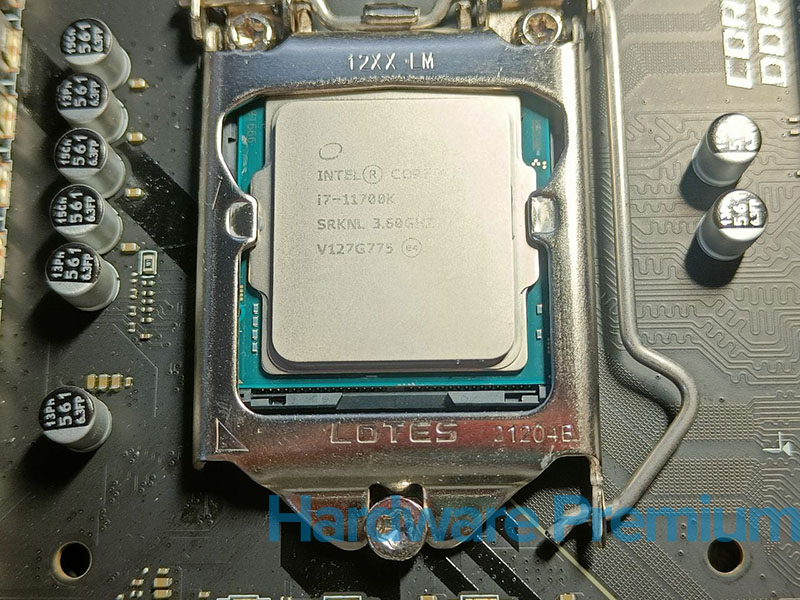

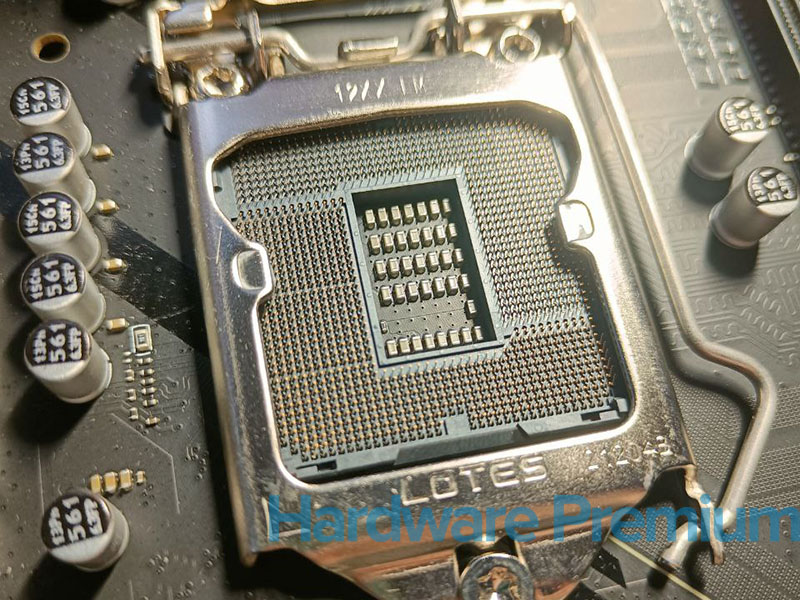

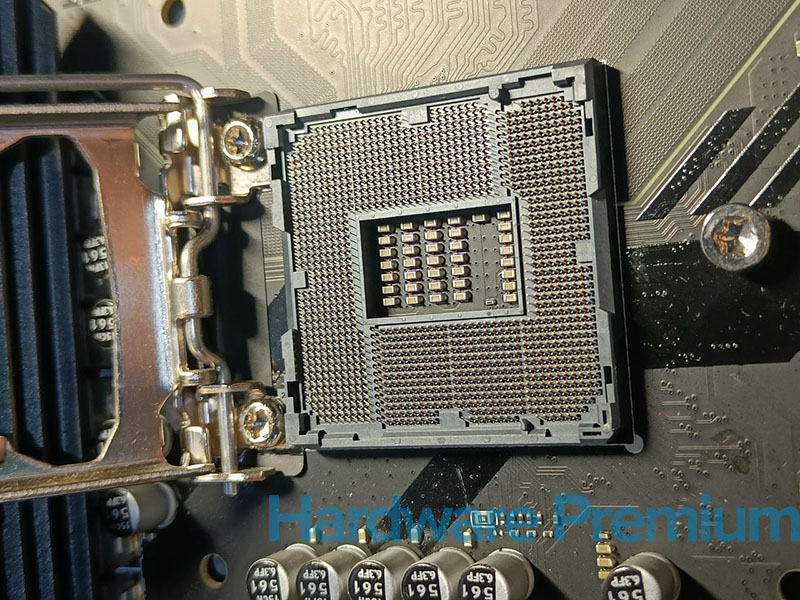

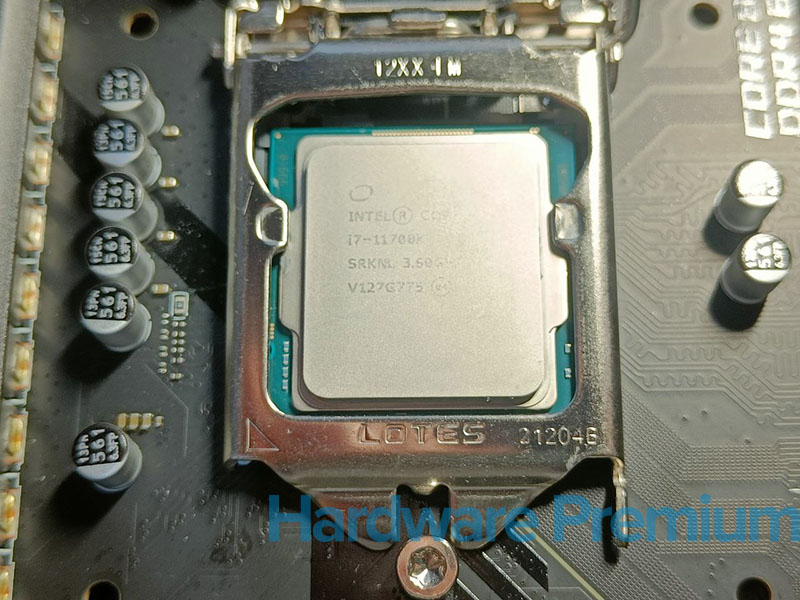

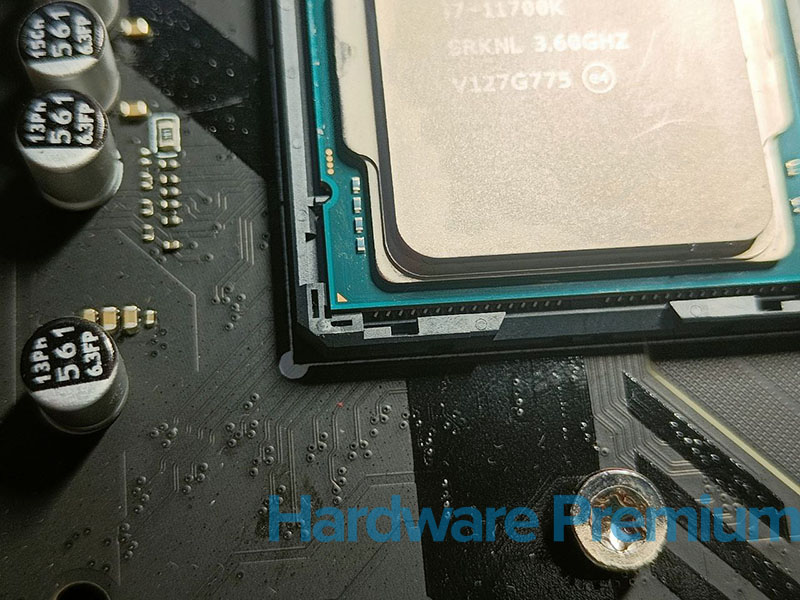

Antes de colocar la placa base en la caja, es más sencillo instalar algunos componentes mientras tienes fácil acceso a toda la superficie de la placa. El procesador es el primer elemento que deberías instalar. El socket del procesador es fácilmente identificable en la placa base, y el proceso es bastante directo una vez que te familiarizas con el mecanismo. La clave está en la alineación: tanto el procesador como el socket tienen marcas que te indican la orientación correcta, generalmente en forma de pequeños triángulos en una de las esquinas. No necesitas aplicar fuerza al colocar el procesador; si está correctamente alineado, simplemente se deslizará en su lugar.

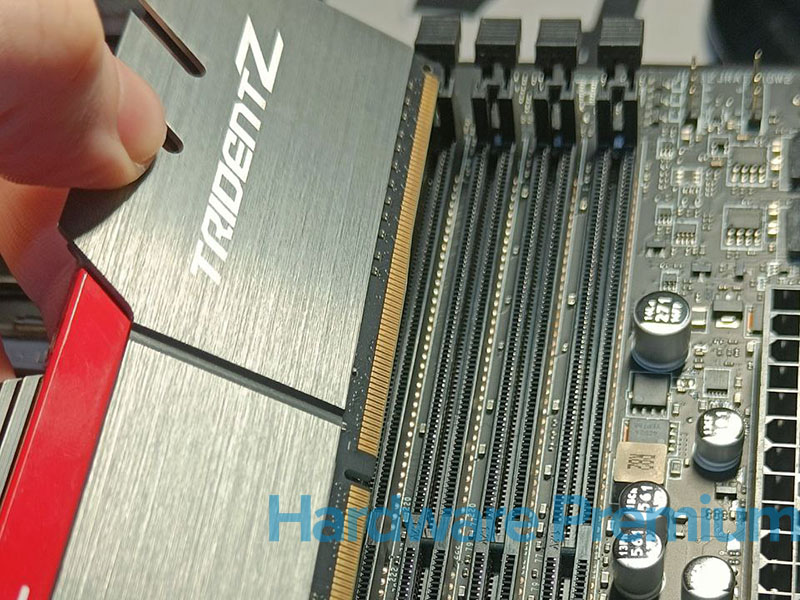

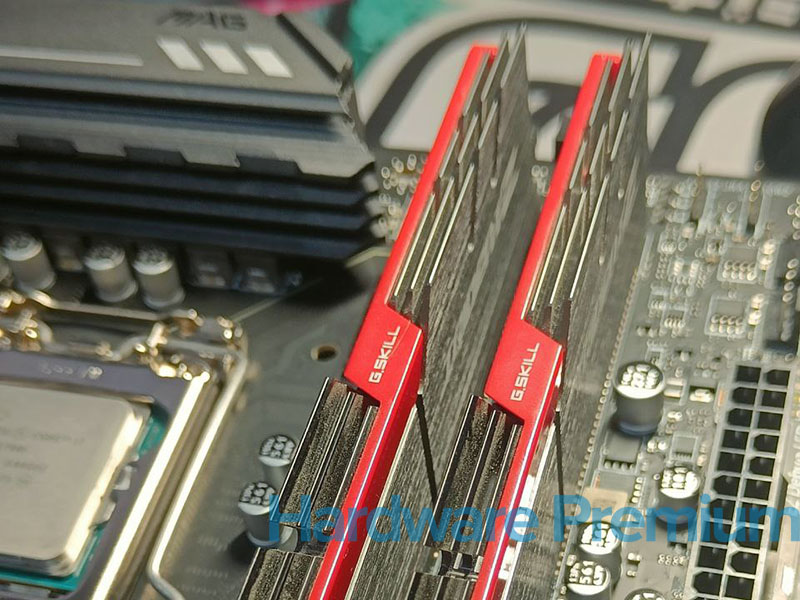

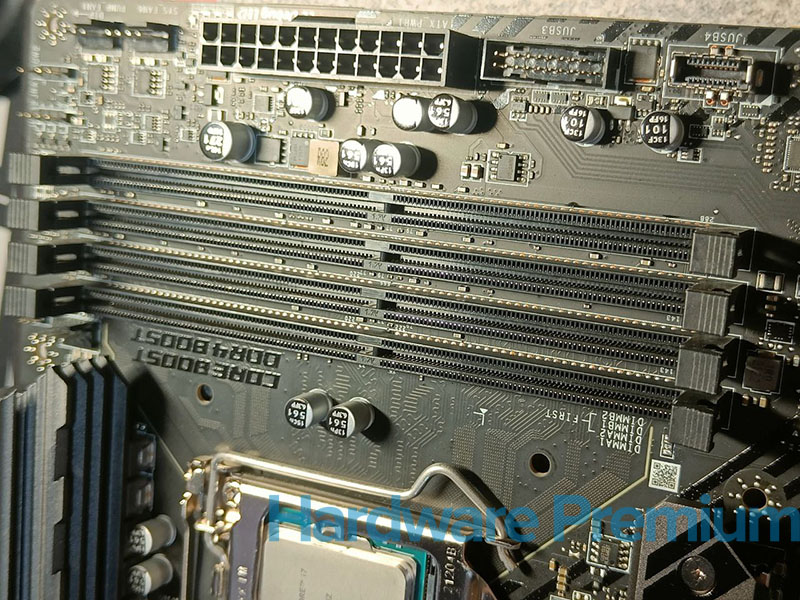

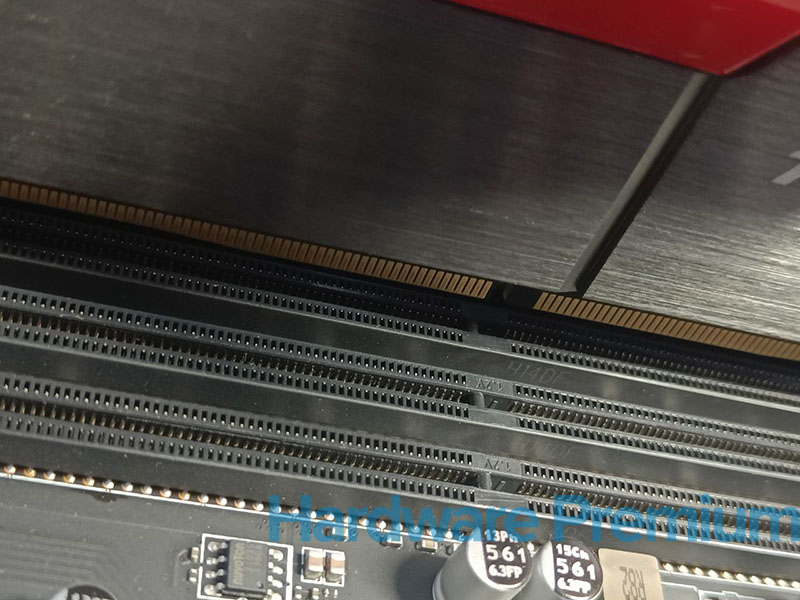

La memoria RAM es el siguiente componente a instalar. Los módulos de memoria actuales son bastante intuitivos de instalar, aunque debes prestar atención a la orientación: tienen una muesca que solo permite insertarlos en una dirección. Al instalar varios módulos, consulta el manual de tu placa base para conocer la configuración óptima de los slots para aprovechar el modo dual-channel. Cuando insertes los módulos, escucharás un satisfactorio ‘clic’ que indica que están correctamente asentados.

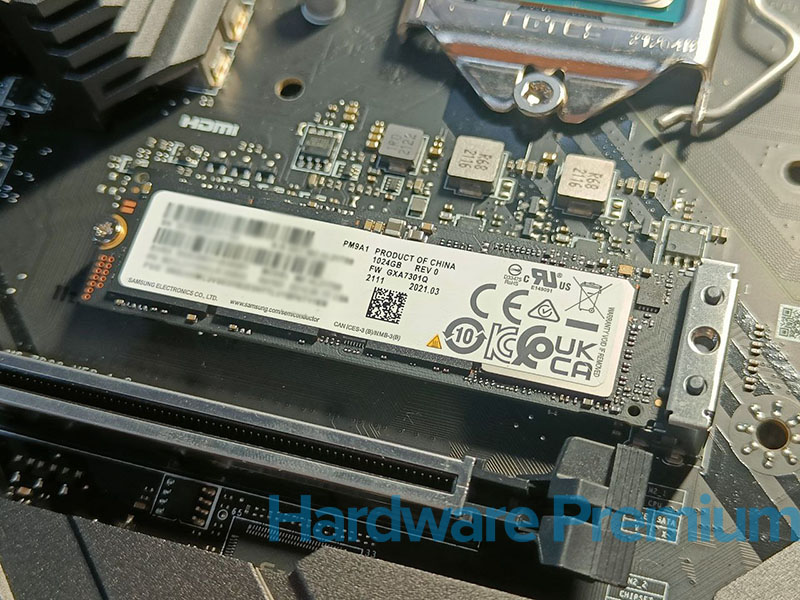

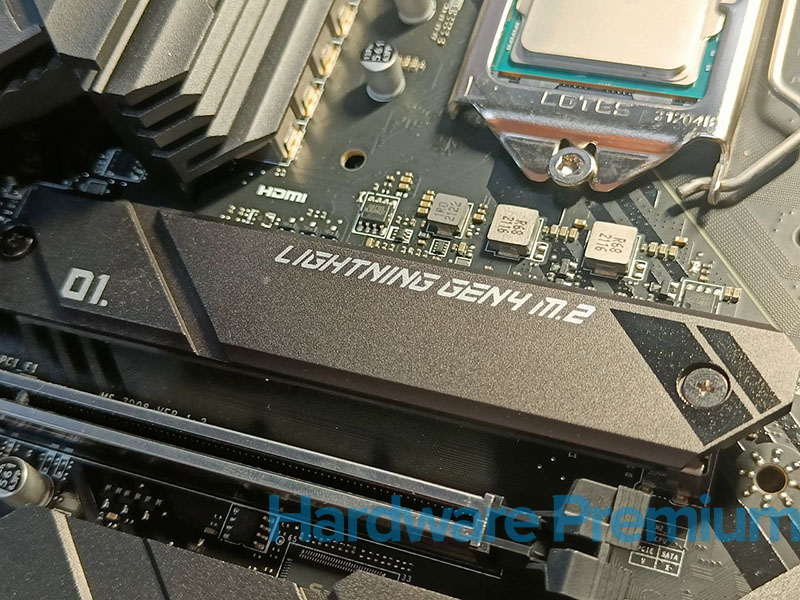

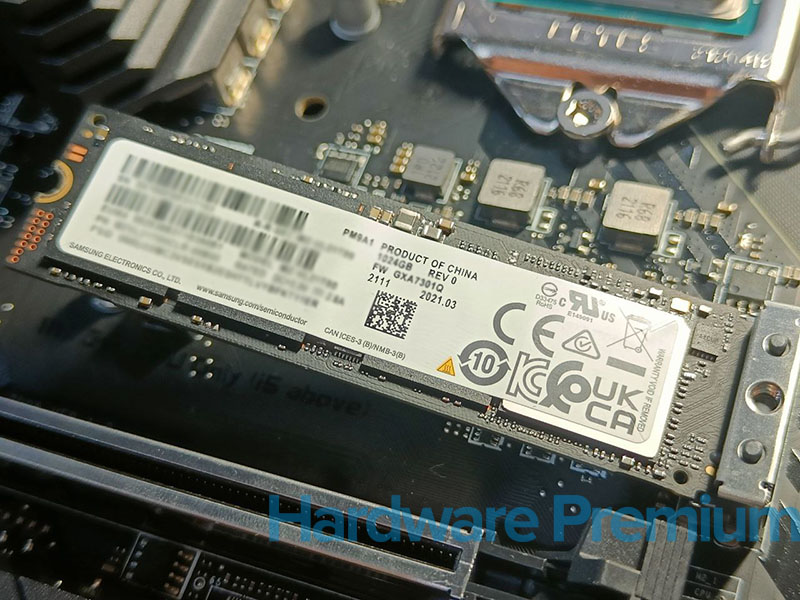

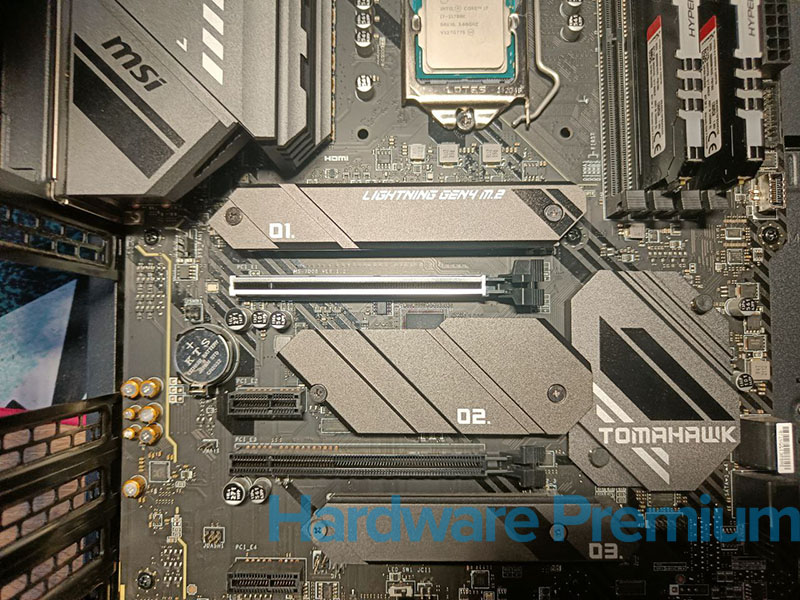

Si tu sistema incluye un SSD M.2, este es el momento ideal para instalarlo. Estos dispositivos son cada vez más comunes y ofrecen un rendimiento excepcional. La mayoría de las placas base modernas tienen al menos un slot M.2, generalmente ubicado cerca del socket del procesador o del slot principal PCIe. La instalación es similar a la de un pequeño módulo de memoria, pero en ángulo, y se asegura con un único tornillo.

La Instalación en la Caja de la placa base

Panel IO Shield de placa base

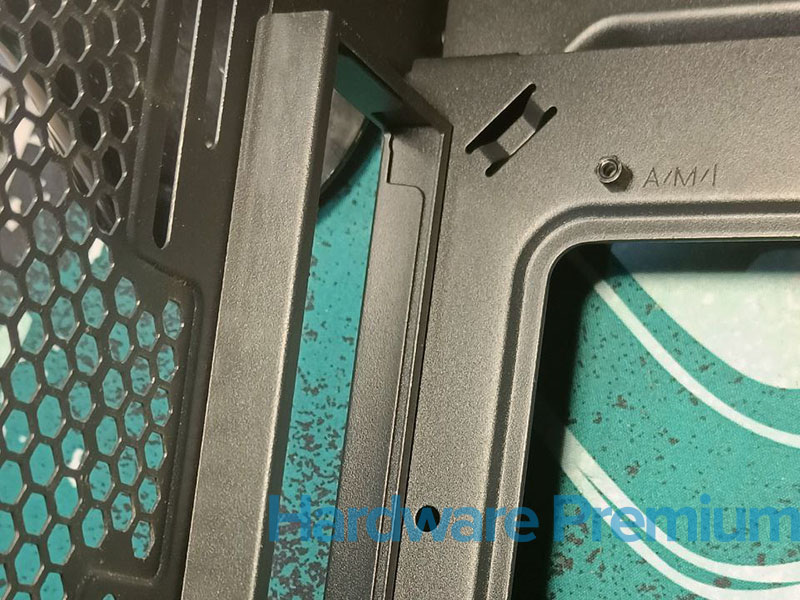

Preparar la caja es un paso crucial que a menudo se subestima. Si tu placa base no viene con el panel de E/S (I/O shield) preinstalado, deberás colocarlo primero. Este panel metálico encaja a presión desde el interior de la caja y proporciona el marco para todos los puertos traseros de la placa base. Puede ser un poco complicado de instalar y sus bordes suelen ser afilados, así que manéjalo con cuidado.

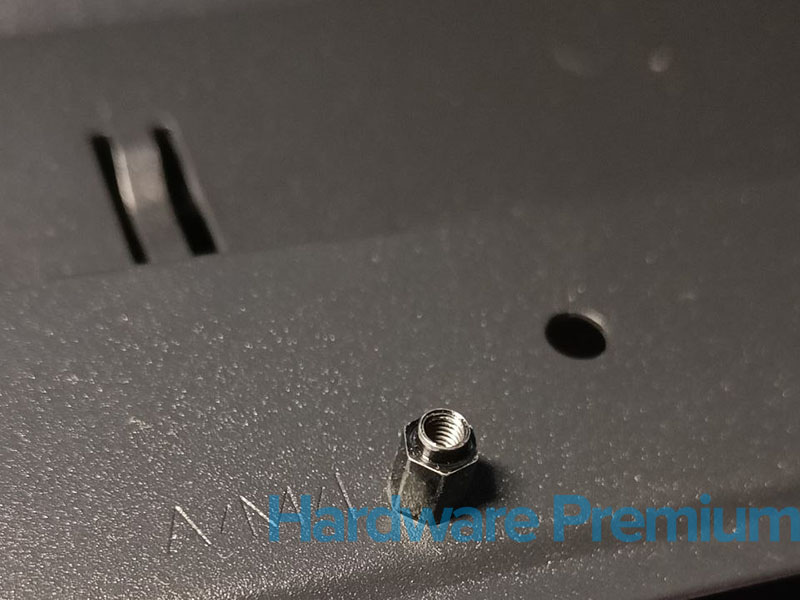

Los separadores son los pilares sobre los que descansará tu placa base, manteniendo una distancia crucial con el metal de la caja. La mayoría de las cajas modernas vienen con estos separadores preinstalados para el formato ATX estándar, pero siempre es importante verificar que coinciden exactamente con los orificios de tu placa base. Si necesitas ajustarlos, utiliza un destornillador o la herramienta específica que suele venir con la caja.

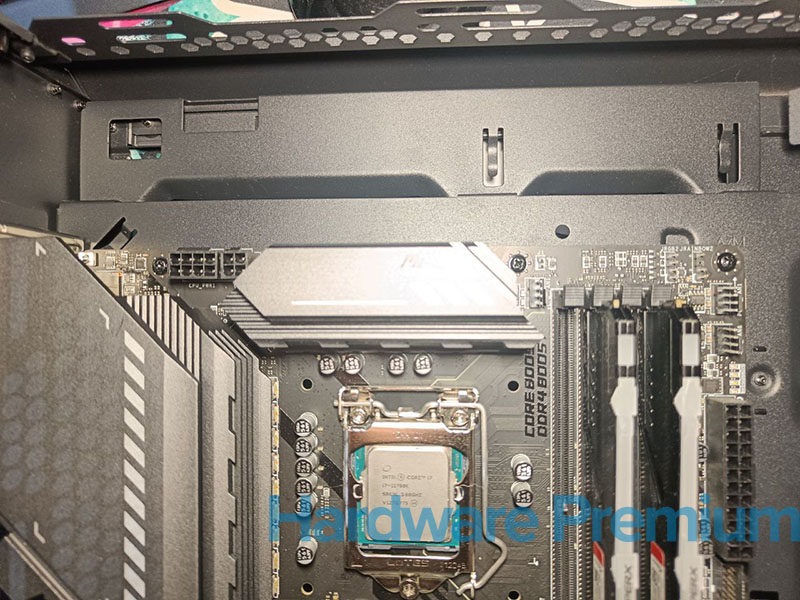

El momento de colocar la placa base en la caja requiere calma y precisión. Es recomendable sostenerla por los bordes y bajarla en ángulo, conectando primero los puertos traseros con el panel de E/S. Una vez que la placa está apoyada sobre todos los separadores, comienza a atornillarla. Es mejor empezar por el tornillo central para estabilizar la placa, y luego continuar con un patrón en cruz hacia las esquinas. Los tornillos deben estar firmes, pero no excesivamente apretados; recuerda que estás trabajando con una placa de circuito impreso y un exceso de presión podría dañarla.

Conexiones y Alimentación

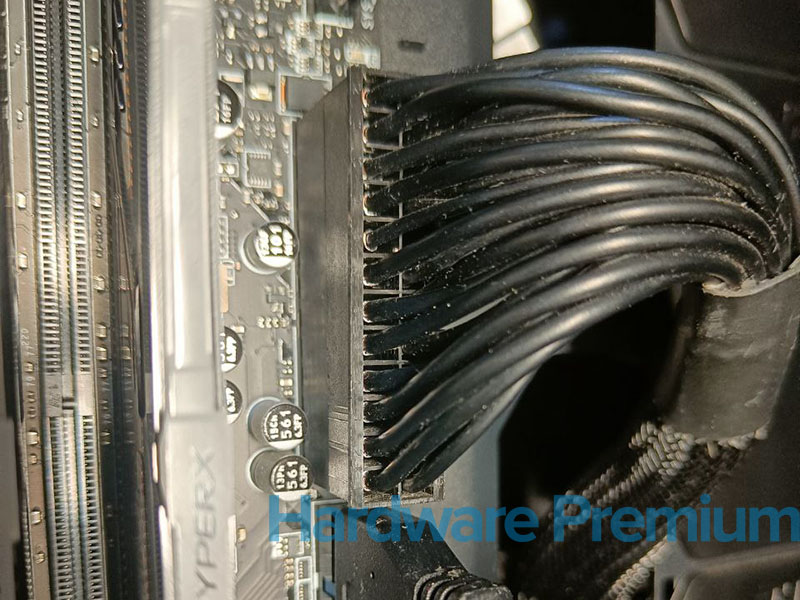

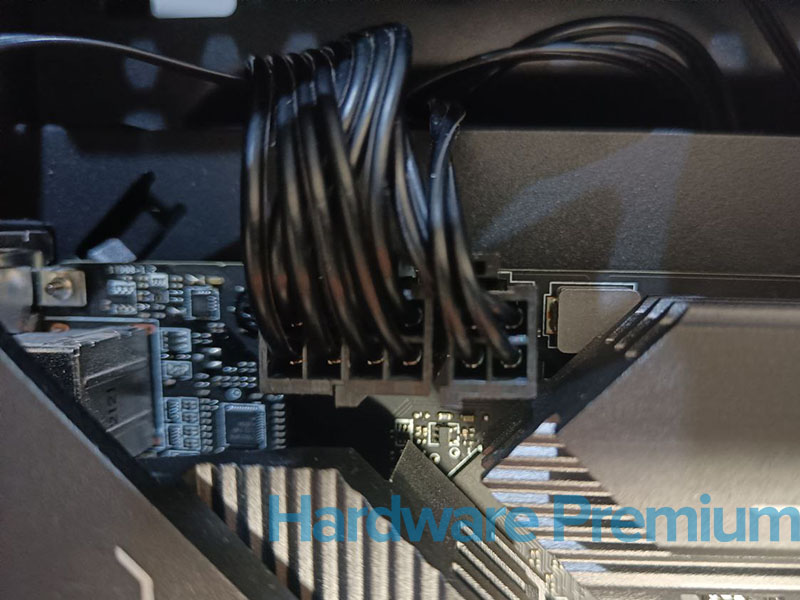

Las conexiones de alimentación son vitales para el funcionamiento del sistema. El conector principal ATX de 24 pines es inconfundible y solo puede conectarse en una orientación. Se encuentra típicamente en el borde derecho de la placa base y requiere una presión firme para asentarse completamente. El conector de alimentación del procesador, generalmente de 8 pines, se ubica cerca de la esquina superior izquierda de la placa. En placas base de gama alta, podrías encontrar dos conectores de 8 pines para el procesador, aunque para un uso normal, con uno suele ser suficiente.

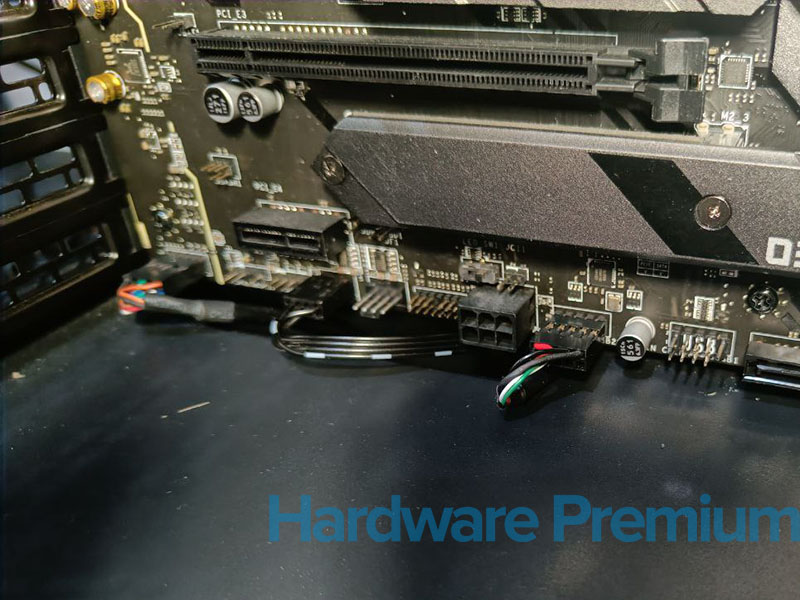

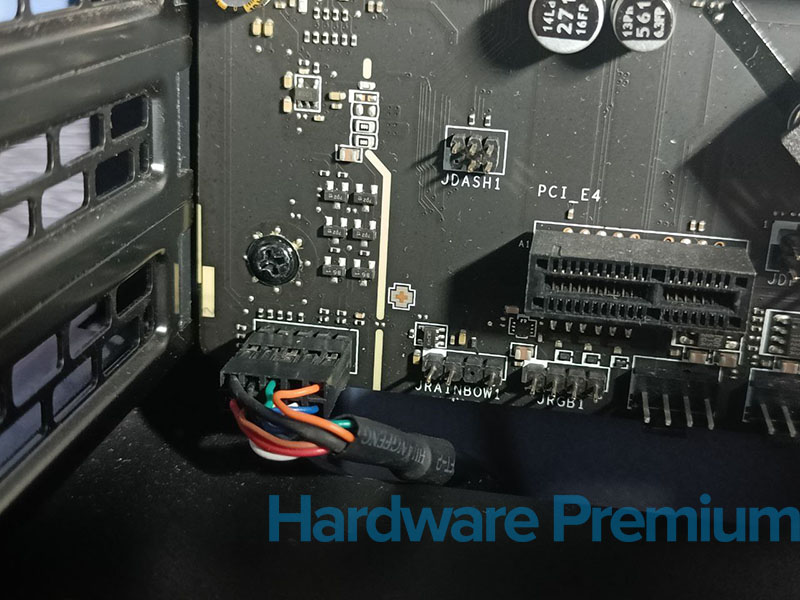

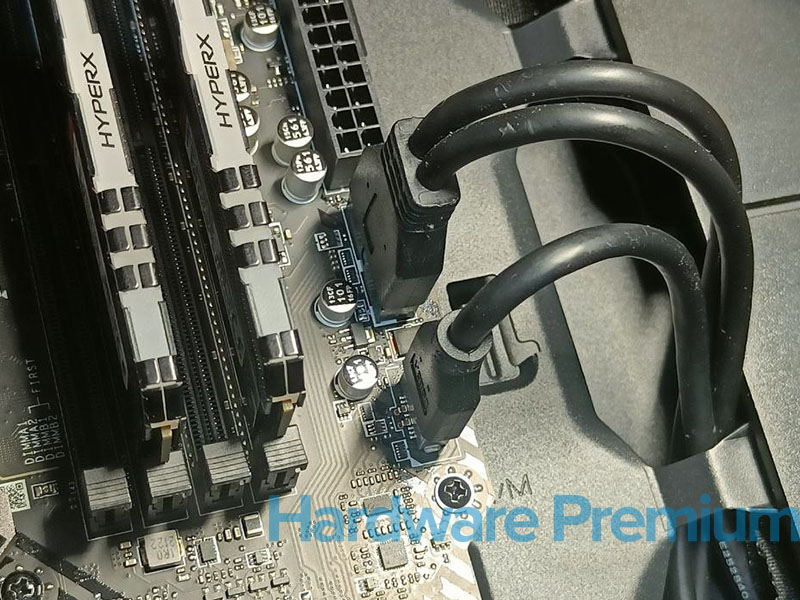

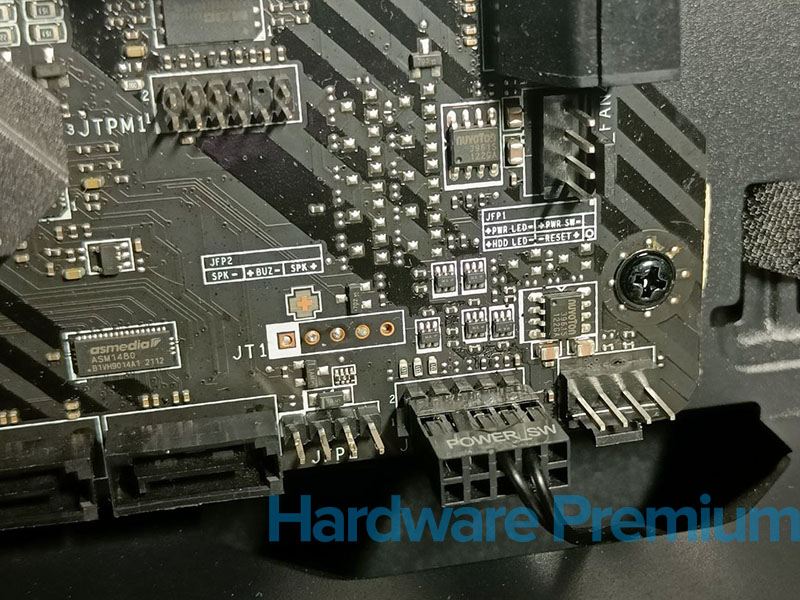

Los conectores del panel frontal suelen ser los más tediosos de instalar debido a su pequeño tamaño. Estos incluyen los botones de encendido y reinicio, los LED de actividad, y los puertos USB y audio frontales. El manual de tu placa base será especialmente útil en este punto, ya que te mostrará exactamente dónde va cada pequeño conector. No te preocupes si necesitas varios intentos para conseguirlo; incluso los constructores experimentados suelen encontrar este paso desafiante.

Componentes Adicionales y Refrigeración

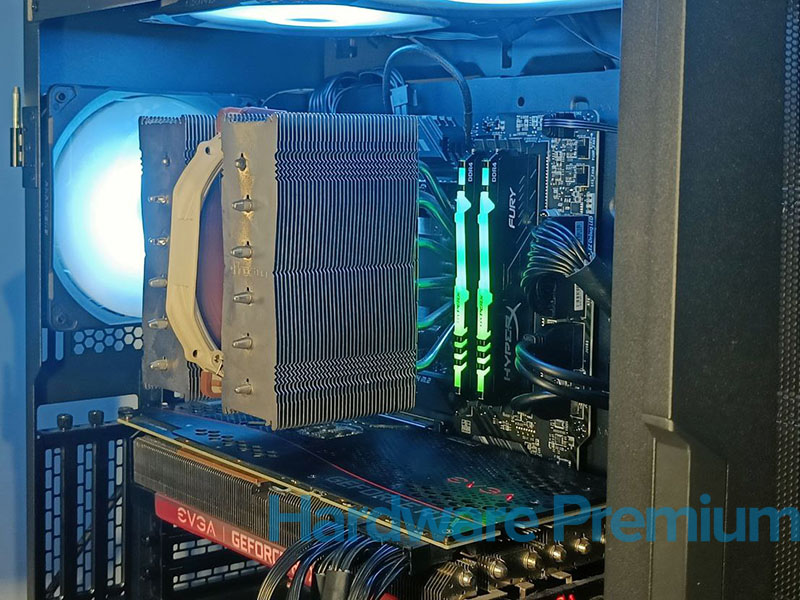

Disipador instalado en la placa base

La instalación del sistema de refrigeración es un paso crucial. Si estás utilizando el disipador que viene con el procesador, el proceso es bastante directo. Para sistemas de refrigeración más avanzados, como las soluciones líquidas AIO, necesitarás seguir las instrucciones específicas del fabricante. Lo importante es aplicar la pasta térmica correctamente (si no viene pre-aplicada) y asegurar que el contacto entre el procesador y el disipador sea óptimo.

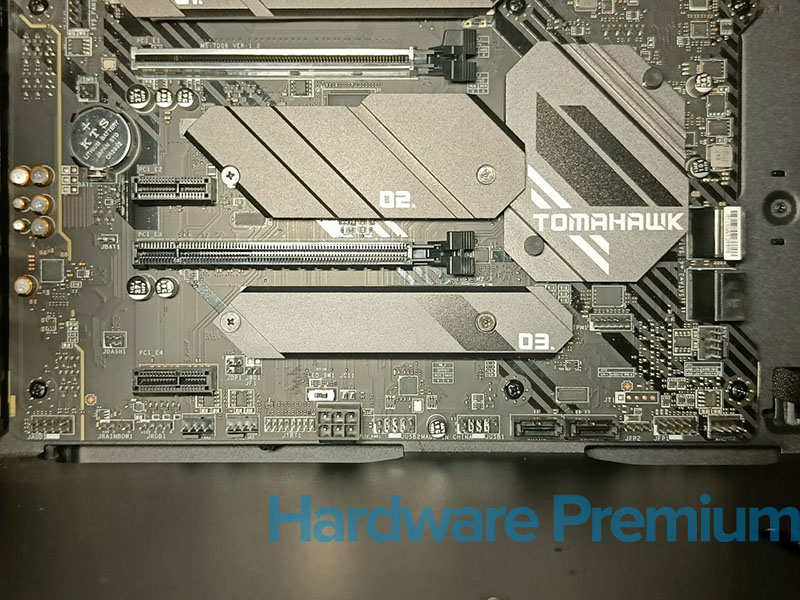

La tarjeta gráfica, si tu sistema incluye una, se instala en el slot PCIe x16 principal, que suele ser el más cercano al procesador. Es un componente relativamente grande y pesado, así que asegúrate de que queda bien fijado tanto al slot como a la caja. Algunos modelos requieren conectores adicionales de alimentación, que deberás conectar directamente desde la fuente de alimentación.

Pruebas y Primeros Pasos

Antes de cerrar la caja, es fundamental realizar una prueba de encendido. Conecta la fuente de alimentación, asegurándote de que el interruptor está en la posición correcta, y presiona el botón de encendido. Los ventiladores deberían comenzar a girar y, si todo está correctamente instalado, deberías ver la pantalla de inicio del BIOS.

El BIOS o UEFI es la primera parada en la configuración de tu sistema. Aquí podrás verificar que todos los componentes son reconocidos correctamente y realizar ajustes básicos como la secuencia de arranque y los perfiles de memoria XMP. No te preocupes si no entiendes todas las opciones; las configuraciones predeterminadas suelen ser adecuadas para empezar.

Consideraciones Finales para la Instalación de una placa base

Construir un ordenador es como armar un rompecabezas tridimensional: cada pieza tiene su lugar y su propósito. La instalación de la placa base es el fundamento sobre el que se construye todo el sistema, y hacerlo correctamente es crucial para la estabilidad y longevidad de tu ordenador. Si encuentras problemas durante el proceso, no te desanimes. Tómate tu tiempo para verificar cada conexión y consultar los manuales cuando sea necesario. Con paciencia y atención al detalle, tendrás un sistema funcionando perfectamente en poco tiempo.

Recuerda que cada sistema es único, y aunque esta guía cubre los aspectos generales de la instalación, siempre es importante consultar los manuales específicos de tus componentes para cualquier requisito particular. La satisfacción de construir tu propio ordenador y verlo funcionar por primera vez hace que todo el esfuerzo valga la pena.
